이클립스 eXERD 설치하기





eXERD 란?

eXERD는 토마토시스템에서 개발된 이클립스 기반의 데이터베이스 모델링 도구입니다.

ERD(Entity Relationship Diagram) 를 작성했을 때, 그 ERD 를 바로 DB로 만들어 줄 수 있는 간편한 프로그램입니다.







eXERD 설치하기

[1]

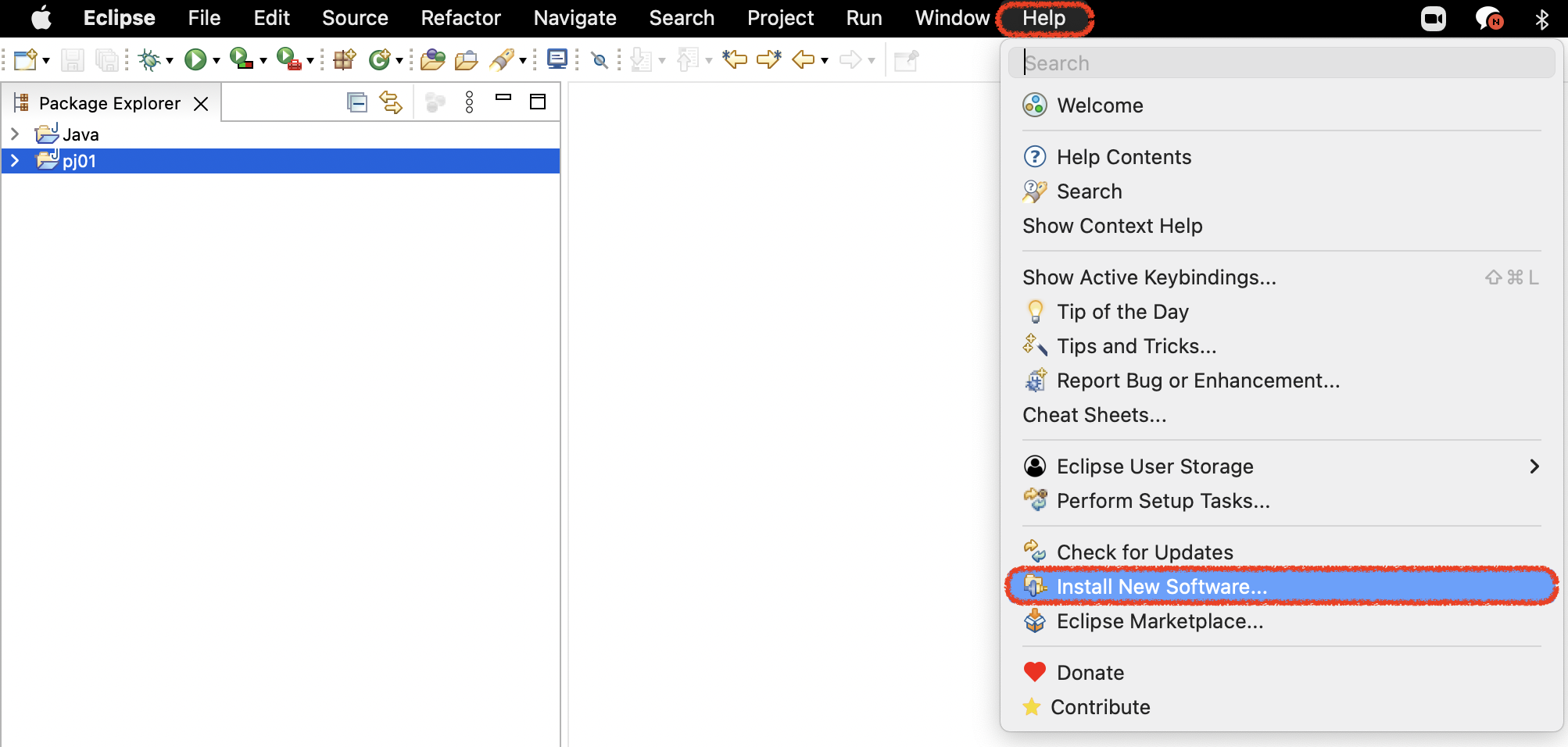

이클립스 상단 [Help] 창에서 [Install New Software] 을 클릭해줍니다.





[2]

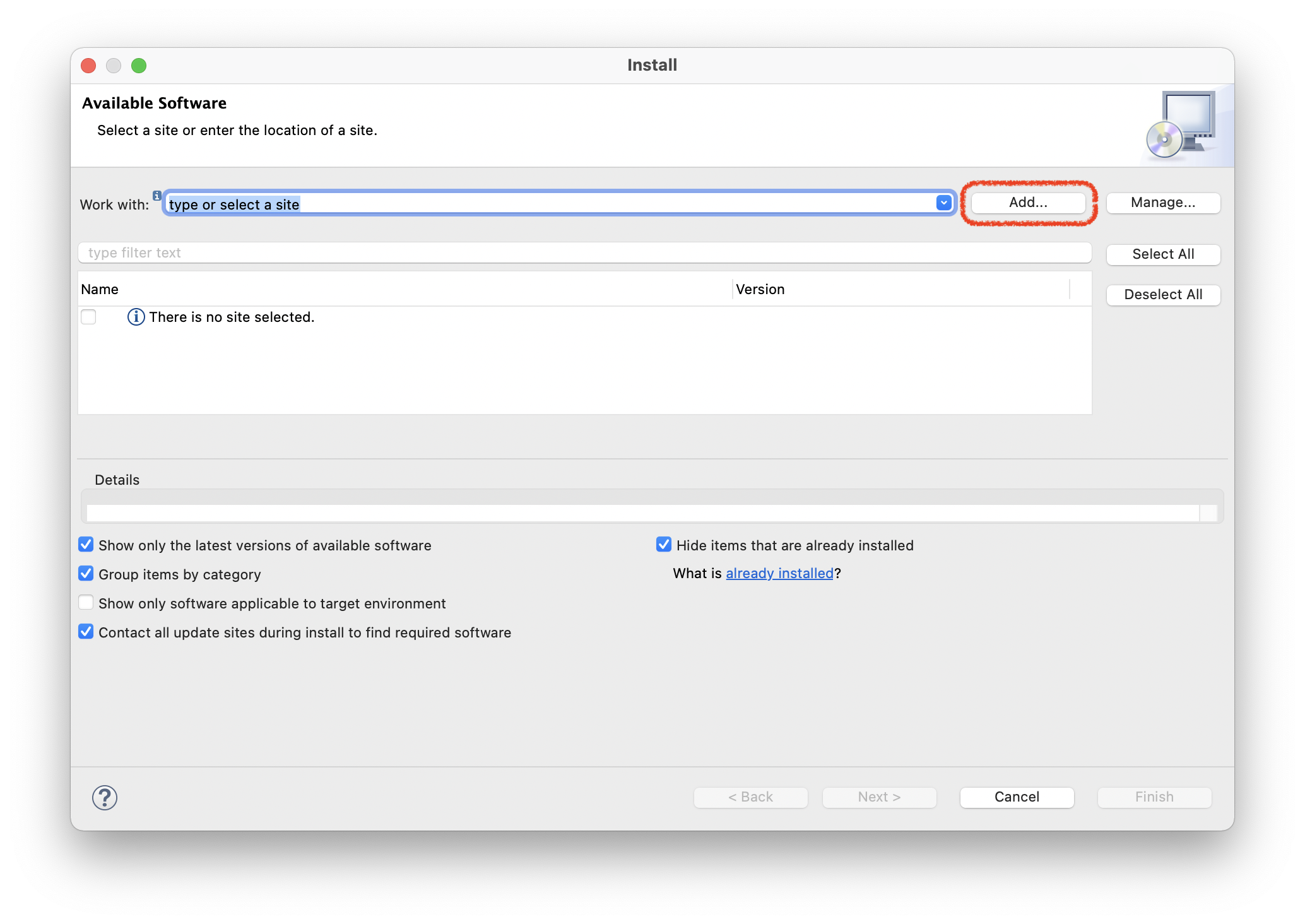

Install 창에서 [Add] 버튼을 클릭해줍니다.

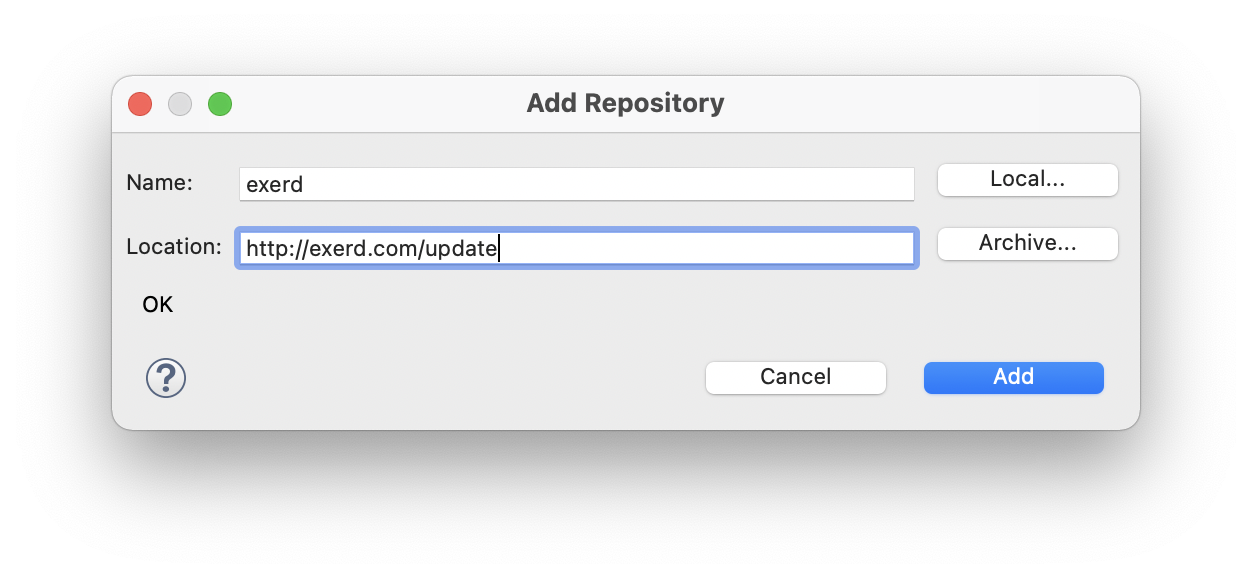

Name : exerd
Location : http://exerd.com/update

이렇게 입력해주신 다음 [Add] 를 클릭해줍니다.





[3]

eXERD 를 체크해주시고, 맨 아래의 [Contact all update sites during install to find required software] 는 체크 해제 해줍니다. 이후 [Next] 를 클릭해줍니다.



체크를 해제 해주는 이유?

eXERD 이외의 다른 프로그램도 다운로드 받게되어 환경이 지저분 해집니다.

또한 기본적인 사용에는 추가 소프트웨어가 필요 없기 때문입니다.



[Next] 클릭해줍니다.

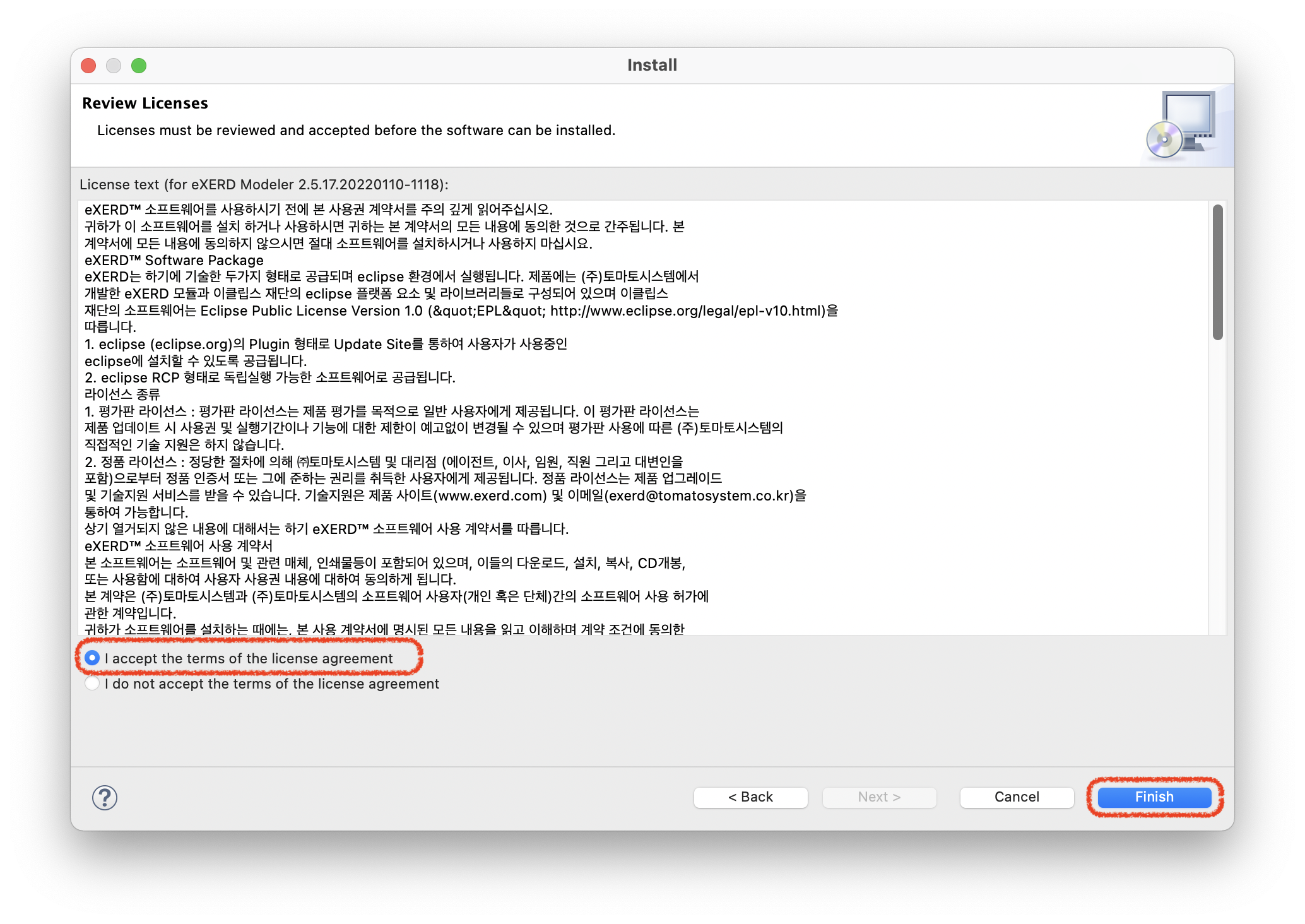

[I accept the terms of the license agreement] 를 클릭하여 라이선스에 동의 해주신 후 [Finish] 클릭해줍니다.





[4]

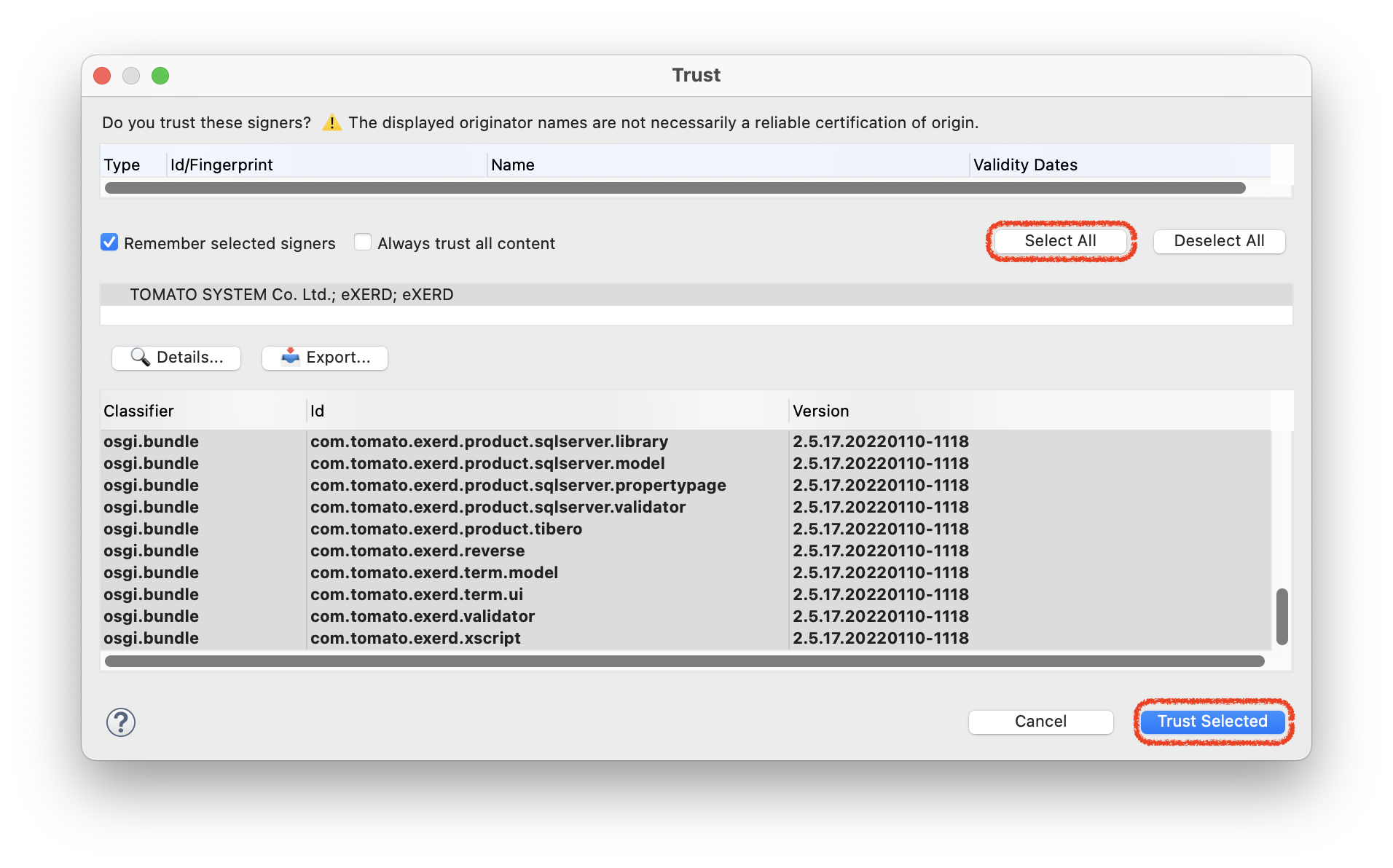

이후 Trust 창이 뜹니다. [Select All] -> [Trust Selected] 를 클릭해 진행합니다.

여기까지가 eXERD 설치 완료입니다!





[+] eXERD 이용 화면으로 변경하기



이클립스 상단 [Window] -> [Perspective] -> [Open Perspective] -> [Other] 을 클릭해줍니다.

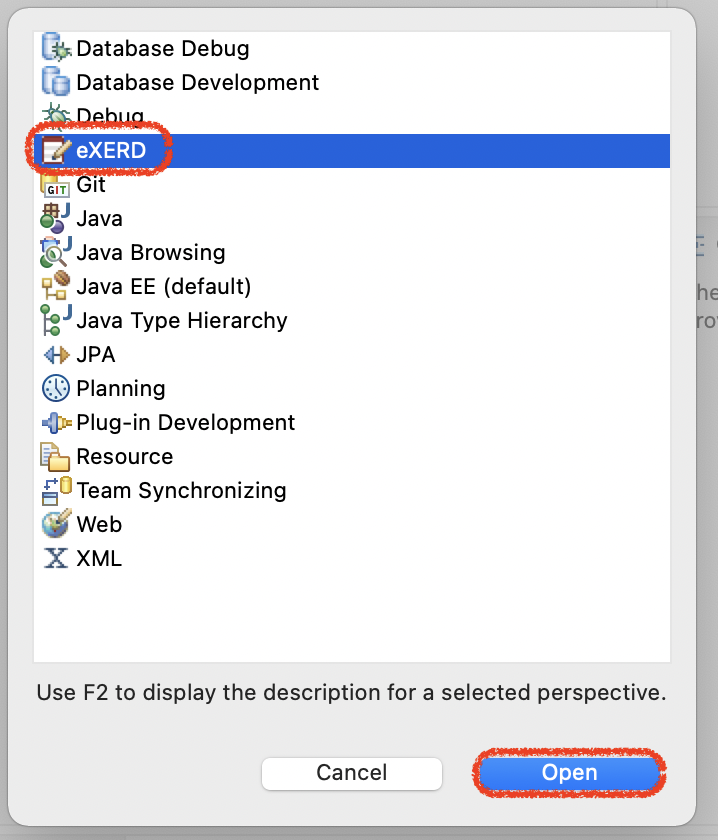

[eXERD] 를 선택하시고 [Open] 을 클릭해줍니다.



상단바에 eXERD 가 있는 것을 확인할 수 있습니다. 그리고 또한 프로젝트에서 우클릭을 하면 eXERD 파일을 생성 할 수 있습니다.





참고로 다시 자바 개발 화면으로 돌아가시고 싶으시다면

[Window] -> [Perspective] -> [Open Perspective] -> [Other] -> [Java EE (default)] 로 돌아가시면 됩니다.





eXERD 설치 완료!
